Câu trả lời ngắn gọn: trên 28,9 km hành lang, tuyến metro số 18 cắt tim tuyến của năm tuyến metro khác tại sáu điểm là M9 hai lần, M14, M15, M6 và M1; đồng thời có ba điểm chạm với mạng đường sắt quốc gia hiện hữu và năm điểm chạm với các trục đường bộ cấp vùng. Điểm chạm giàu giá trị nhất là khu vực Uy Nỗ – Cổ Loa, nơi vạch tim tuyến cắt qua một hành lang ray đang khai thác, chạy cách Ga Cổ Loa khoảng 805 m, và cũng là nơi M18 cắt tim tuyến M9. Khu vực Kim Nỗ đứng thứ hai, với khoảng cách tới Ga Kim Nỗ là 1,23 km.
Hai con số 805 m và 1,23 km là lý do bài viết này tồn tại. Chúng không phải con số chép lại, chúng là con số tôi đo lại từng cái một trên ảnh gốc. Và như sẽ trình bày ngay dưới đây, một trong hai con số lệch khá xa so với ước lượng bằng mắt, đủ để đảo ngược kết luận về khả năng trung chuyển.
Xin nhắc trước một điều bắt buộc phải rõ ràng. Hồ sơ nguồn của bộ ảnh này chỉ có tim tuyến, thể hiện bằng một vạch đỏ tía. Hồ sơ không có nhà ga, không có vị trí ga, không phân định ngầm hay trên cao, không có depot. Mọi nhãn bắt đầu bằng chữ “Ga” mà bạn nhìn thấy trên ảnh đều là nhà ga của đường sắt quốc gia đang khai thác, hoàn toàn không thuộc tuyến M18. Toàn bộ nhận định về khả năng bố trí điểm trung chuyển trong bài là phân tích nghề nghiệp của người viết.
Sáu điểm cắt tim tuyến với năm tuyến metro khác
Phần này dựa trên một nguồn khác với ảnh vệ tinh: phép tính giao cắt hình học giữa các polyline tim tuyến của cả mười bảy tuyến trong hồ sơ. Kết quả cho tuyến M18 như sau, các điểm cách nhau dưới khoảng 250 m đã được gộp làm một.
| Cắt tuyến | Toạ độ (vĩ độ, kinh độ) | Vị trí trên M18 | Khung ảnh tương ứng | Địa bàn đọc từ ảnh |
|---|---|---|---|---|
| M9 | 21,185185 – 105,709321 | ~km 0,3 | khung 01 | Tân Châu, sát điểm đầu tuyến |

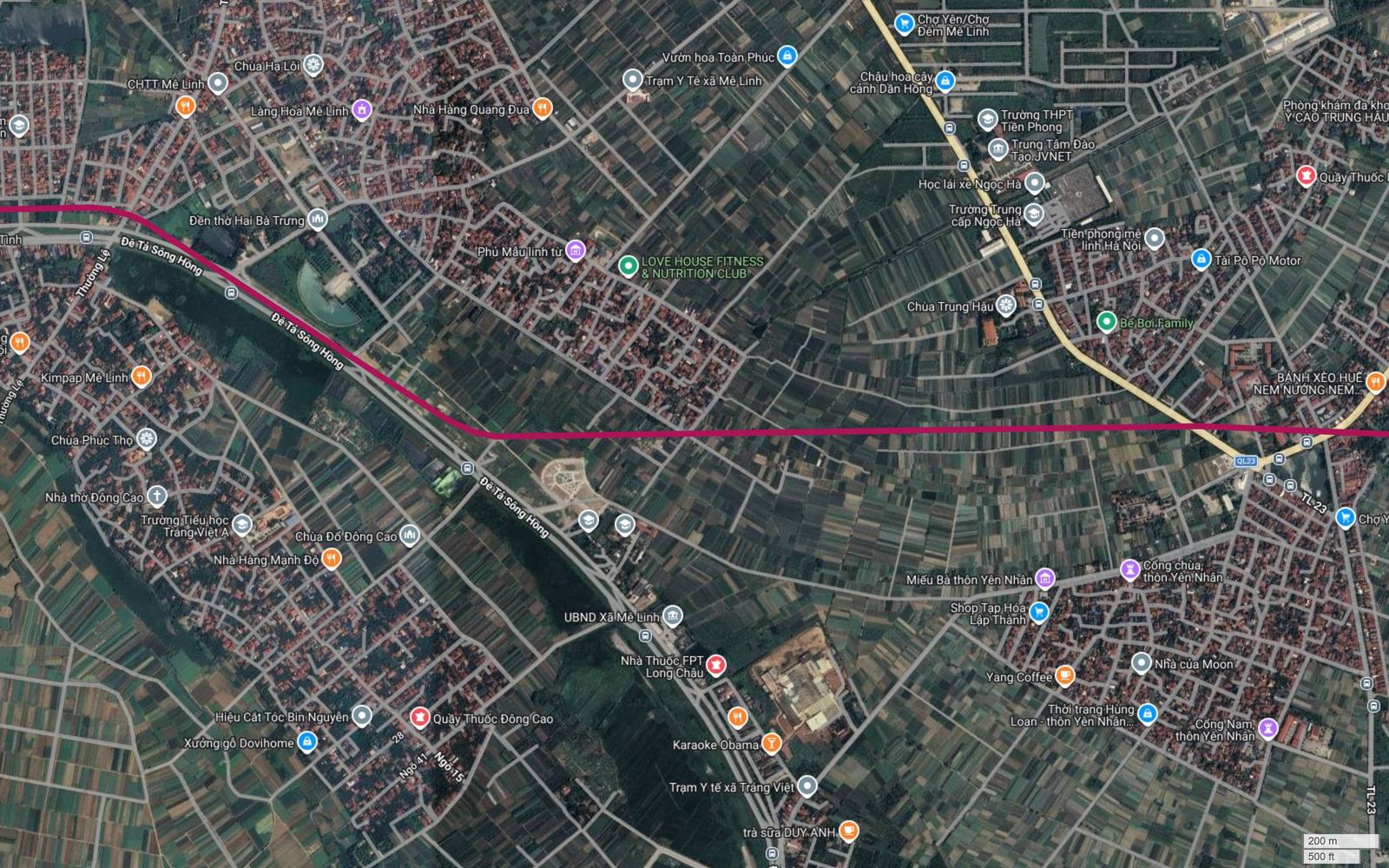

| M14 | 21,151461 – 105,747297 | ~km 6,7 | khung 07–08 | Trước nút Quốc lộ 23 ở Tiền Phong |
| M15 | 21,139088 – 105,778554 | ~km 10,8 | khung 11–12 | Đoạn bám cao tốc CT.07 qua Thiên Lộc |
| M6 | 21,126758 – 105,788580 | ~km 12,9 | khung 13–14 | Nút Quốc lộ 5 – đường Hoàng Sa |
| M9 | 21,138340 – 105,867880 | ~km 22,7 | khung 23–24 | Vòng cung Uy Nỗ – Cổ Loa |
| M1 | 21,124707 – 105,908750 | ~km 27,8 | khung 29 | Dục Tú, gần điểm cuối tuyến |
Đây là cảnh báo quan trọng nhất của cả bài, xin đọc kỹ. Sáu điểm trên là giao cắt của hai đường vẽ trên bản đồ quy hoạch, không phải sáu ga chuyển tàu đã được quy hoạch. Hồ sơ gốc không có nhà ga cho bất kỳ tuyến nào trong mười bảy tuyến, kể cả M18. Điều bảng này nói là: tại toạ độ đó, hai hành lang đi qua nhau. Việc có đặt điểm chuyển tuyến ở đó hay không, đặt theo hình thức nào, là phân tích của người viết chứ không phải dữ liệu đã công bố.
Cũng cần phân biệt rành mạch hai nhóm rất khác nhau. Nhóm thứ nhất là sáu điểm cắt vừa nêu, thuộc về các tuyến quy hoạch trên giấy, chưa tuyến nào tồn tại trên thực địa. Nhóm thứ hai là Ga Kim Nỗ và Ga Cổ Loa, hai nhà ga đường sắt quốc gia đang khai thác, có ray thật, có tàu chạy thật, và cũng không thuộc M18. Trộn hai nhóm này vào nhau là lỗi hay gặp nhất khi đọc loại hồ sơ này.
Vì sao ảnh vệ tinh không cho thấy tuyến nào khác

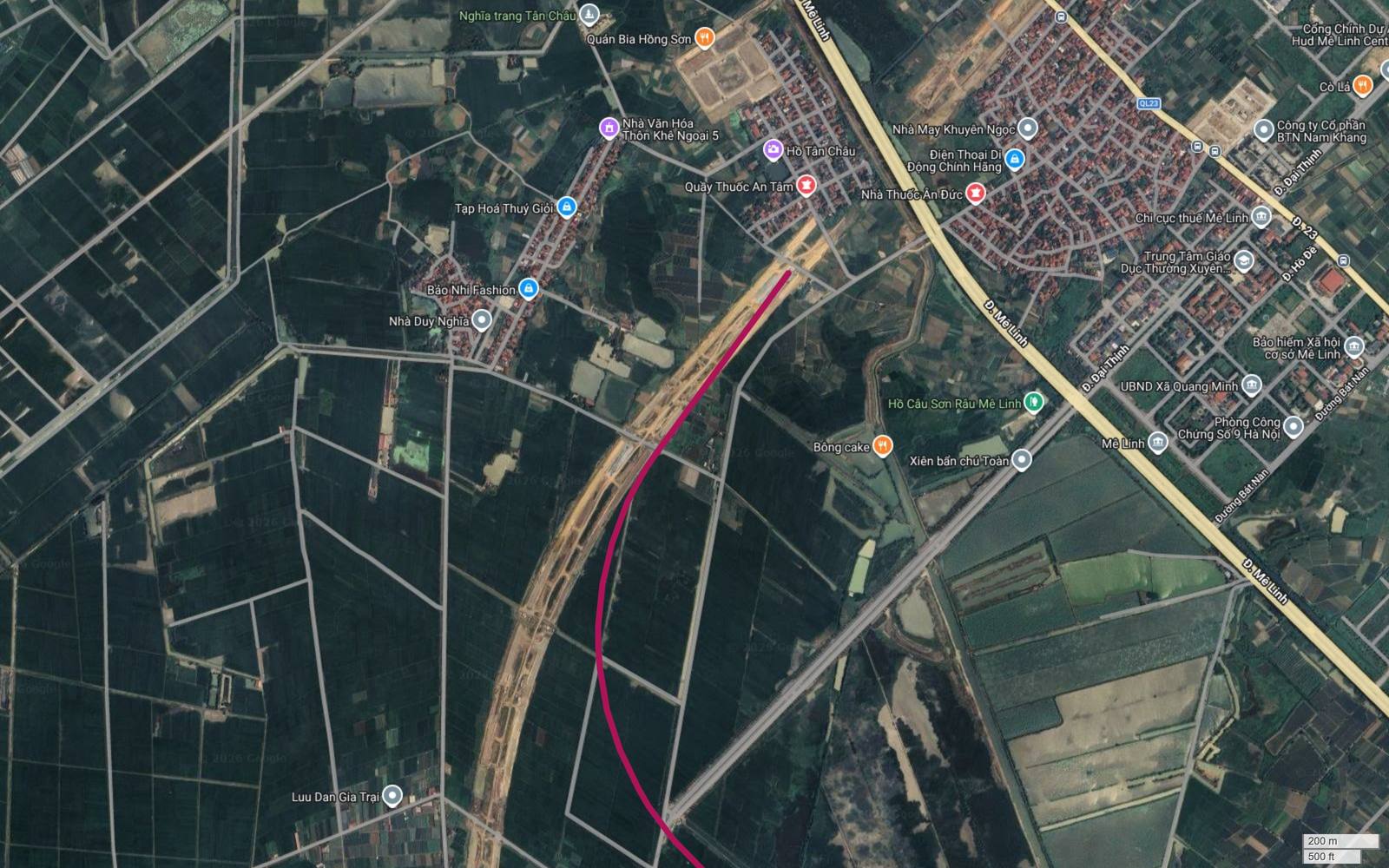

Người đọc kỹ sẽ nhận ra một mâu thuẫn: bảng nói có điểm cắt với M9 ngay ở km 0,3, tức là trong khung 01, nhưng khung 01 chỉ có đúng một vạch màu. Lý do rất đơn giản và cần được nói rõ để tránh hiểu nhầm: bộ 30 khung ảnh được chụp ở chế độ chỉ bật lớp M18 và tắt toàn bộ mười sáu tuyến còn lại. Các tuyến khác vắng mặt trên ảnh vì cách hiển thị khi chụp, hoàn toàn không phải vì hành lang M18 nằm biệt lập.
Nói cách khác, ảnh vệ tinh trong bộ này trả lời rất tốt câu hỏi “tuyến đi qua cái gì trên mặt đất”, nhưng không trả lời được câu hỏi “tuyến gặp tuyến nào”. Câu hỏi thứ hai phải giải bằng dữ liệu hình học, và đó là điều bảng trên vừa làm.
Ba chi tiết đáng phân tích trong sáu điểm cắt
M9 cắt M18 hai lần, ở km 0,3 và km 22,7. Hai điểm cách nhau 22,4 km trên chiều dài M18 và cách nhau khoảng 19,4 km trên chiều dài M9. Đây là dấu hiệu của hai hành lang cùng phục vụ vùng bắc sông Hồng nhưng chạy theo hai hướng lệch nhau, gặp nhau ở hai đầu của một hình chữ nhật lớn. Với người thiết kế mạng lưới, cặp giao cắt kép này có giá trị riêng: nếu đặt điểm chuyển tuyến ở cả hai đầu, hành khách có hai lựa chọn đổi tuyến thay vì một, và tải trọng được chia đôi thay vì dồn về một nút.
Cụm giao cắt dày ở quãng km 10,8 tới km 12,9. Điểm cắt với M15 và điểm cắt với M6 chỉ cách nhau khoảng 2,1 km, nằm gọn trong đoạn tuyến bám cao tốc CT.07 rồi bẻ sang trục Quốc lộ 5 – đường Hoàng Sa. Trên một hành lang chỉ dài 28,9 km, việc hai điểm cắt dồn vào một quãng ngắn như vậy là điều hiếm và có ý nghĩa thực tiễn: nếu bố trí ga hợp lý, một nhà ga duy nhất đặt giữa hai điểm cắt có thể phục vụ cả hai hướng chuyển tuyến. Đáng chú ý hơn nữa, quãng này trùng với khu vực có Bệnh viện Bệnh Nhiệt đới Trung ương cơ sở 2, Trường THPT Bắc Thăng Long và Khu công nghiệp Thăng Long, tức là nơi có nhu cầu đi lại lớn nhất của nửa tây tuyến. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.
Điểm cắt với M1 gần như trùng điểm cuối tuyến. Ở km 27,8 trên tổng chiều dài 28,9 km, M18 cắt M1 khi chỉ còn khoảng 1,1 km là tới vạch ranh giới Hà Nội – Bắc Ninh. Vị trí này giải thích khá nhiều về lý do đầu mút phía đông được đặt ở Dục Tú thay vì dừng sớm hơn: kéo tuyến tới đó thì bắt được giao cắt với M1, dừng sớm hơn thì mất. Với một tuyến chỉ có sáu điểm cắt, mất một điểm là mất gần 17% giá trị nối mạng.
M18 nằm ở đâu trong mạng lưới xét theo số điểm cắt
Sáu điểm cắt với năm tuyến đặt M18 vào nhóm thưa của mạng lưới mười bảy tuyến. Để so sánh, M8 có 29 điểm cắt và M10 có 22 điểm cắt. Con số thấp này không phải khuyết điểm thiết kế, nó là hệ quả tự nhiên của việc M18 chạy vòng ngoài ở phía bắc sông Hồng, xa lõi trung tâm nơi các tuyến chồng lấn dày đặc.
Hệ quả cần nhớ với hành khách: trên hành lang này, phần lớn hành trình sẽ là hành trình một tuyến. Người đi tàu từ Mê Linh muốn vào nội đô sẽ phải đổi tuyến ít nhất một lần, và điểm đổi khả dĩ nhất nằm ở quãng km 10,8 tới km 12,9 hoặc ở khu vực Uy Nỗ km 22,7. Đó là lý do hai khu vực này xứng đáng được ưu tiên khi bố trí ga, nếu bước thiết kế tiếp theo có tính tới bài toán mạng lưới. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.
Cách tôi đo lại từng khoảng cách trong bài này
Mỗi khung ảnh vệ tinh của tuyến có khổ gốc 3200×2000 điểm ảnh và mang một thanh tỷ lệ ở góc dưới phải. Tôi đo chiều dài thanh tỷ lệ đó theo điểm ảnh: đoạn ứng với 200 m dài 172 điểm ảnh. Từ đó suy ra hệ số quy đổi 1 điểm ảnh ≈ 1,16 m.
Với mỗi điểm mốc, tôi xác định toạ độ biểu tượng nhãn trên ảnh, sau đó tìm điểm gần nhất trên vạch tim tuyến và tính khoảng cách vuông góc. Vì các khung ảnh liên tiếp chồng lấn nhau khá nhiều, tôi lặp lại phép đo trên mọi khung có chứa điểm mốc rồi lấy giá trị nhỏ nhất, tránh trường hợp điểm tiếp cận gần nhất rơi ra ngoài rìa một khung. Sai số ước tính khoảng ±40 m, chủ yếu do kích thước biểu tượng nhãn.
Vì sao phải làm kỹ đến vậy? Vì trong một tuyến khác của cùng bộ hồ sơ, một khoảng cách từng được ghi là 600 tới 700 m, đo lại thì ra 1,1 km. Chênh lệch đó biến một điểm trung chuyển đi bộ được thành một điểm phải đi xe. Kết luận đảo chiều hoàn toàn chỉ vì một phép ước lượng bằng mắt.
Ga Kim Nỗ: số đo là 1,23 km

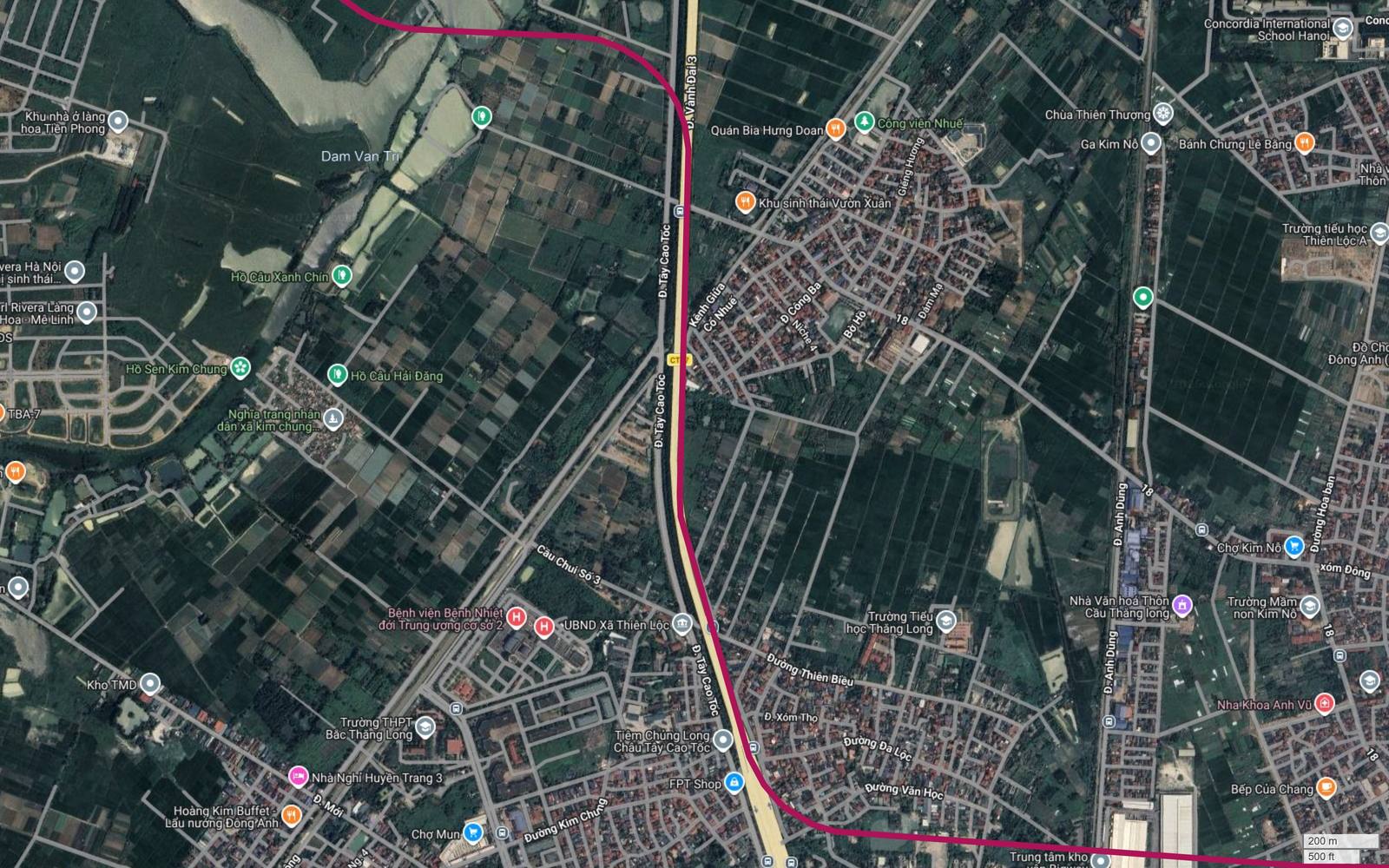

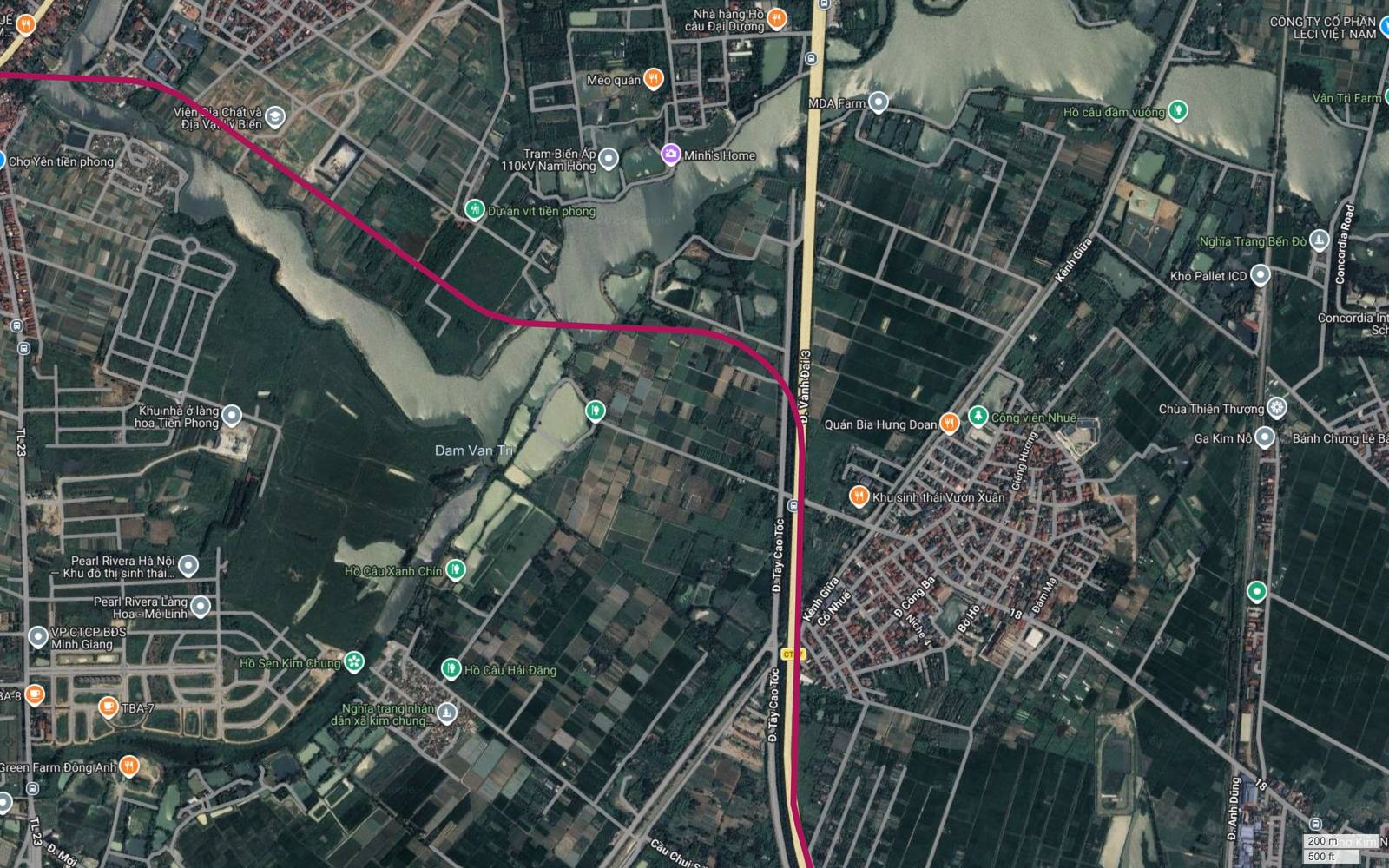

Đây là khung đầu tiên trong bộ ảnh xuất hiện nhãn một nhà ga đường sắt quốc gia. Ga Kim Nỗ nằm trên một hành lang ray chạy gần như thẳng đứng theo hướng bắc nam, cạnh Chùa Thiên Thượng và Bánh Chưng Lê Bảng. Vạch tim tuyến M18 ở khung này chạy dọc dải cao tốc mang nhãn Đ. Vành Đai 3 và Đ. Tây Cao Tốc, tức là ở rất xa về phía tây.
Số đo của tôi: khoảng 1,23 km, đạt cực tiểu trong khoảng khung 11 và khung 12, và tăng dần khi đi tiếp về hai phía. Ở khung 13 con số là 1,30 km, khung 14 là 1,44 km, từ khung 15 trở đi vượt 1,7 km. Nghĩa là đường tiếp cận gần nhất của tuyến với Ga Kim Nỗ nằm đúng ở đoạn bám cao tốc, và tuyến không bao giờ tới gần hơn nữa.
Các bài trước trong cụm này mô tả khoảng cách đó là “khoảng một cây số”. Số đo 1,23 km lớn hơn khoảng 23%. Chênh lệch này không đủ để đảo kết luận, vì cả 1,0 km lẫn 1,23 km đều nằm ngoài ngưỡng đi bộ hợp lý. Nhưng nó đủ để nhắc rằng “khoảng một cây số” là một cách nói dễ dãi, và trong hồ sơ kỹ thuật thì cách nói dễ dãi luôn có giá của nó.
Hệ quả thực tế của con số 1,23 km: nếu muốn biến khu vực Kim Nỗ thành một điểm trung chuyển thật sự giữa M18 và đường sắt quốc gia, sẽ phải làm một trong ba việc. Hoặc kéo lệch hướng tuyến M18 về phía đông chừng một cây số, đồng nghĩa với việc phải đi xuyên qua vùng dân cư Thiên Lộc và Kim Nỗ thay vì bám hành lang cao tốc sẵn có. Hoặc dời điểm dừng của đường sắt quốc gia về phía tây. Hoặc chấp nhận một tuyến xe buýt gom dài hơn một cây số nối hai điểm. Cả ba đều tốn kém, và cách rẻ nhất trong ba cách là cách thứ ba.
Ga Cổ Loa: số đo là 805 m, không phải “ba tới năm trăm mét”
Đây là phát hiện đáng kể nhất của bài. Trong các bài trước của cụm, khoảng cách từ tim tuyến tới Ga Cổ Loa được mô tả là “chừng ba tới năm trăm mét”, một ước lượng dựa trên cảm giác thị giác khi nhìn khung ảnh. Tôi đo lại bằng thanh tỷ lệ và nhận được 805 m.

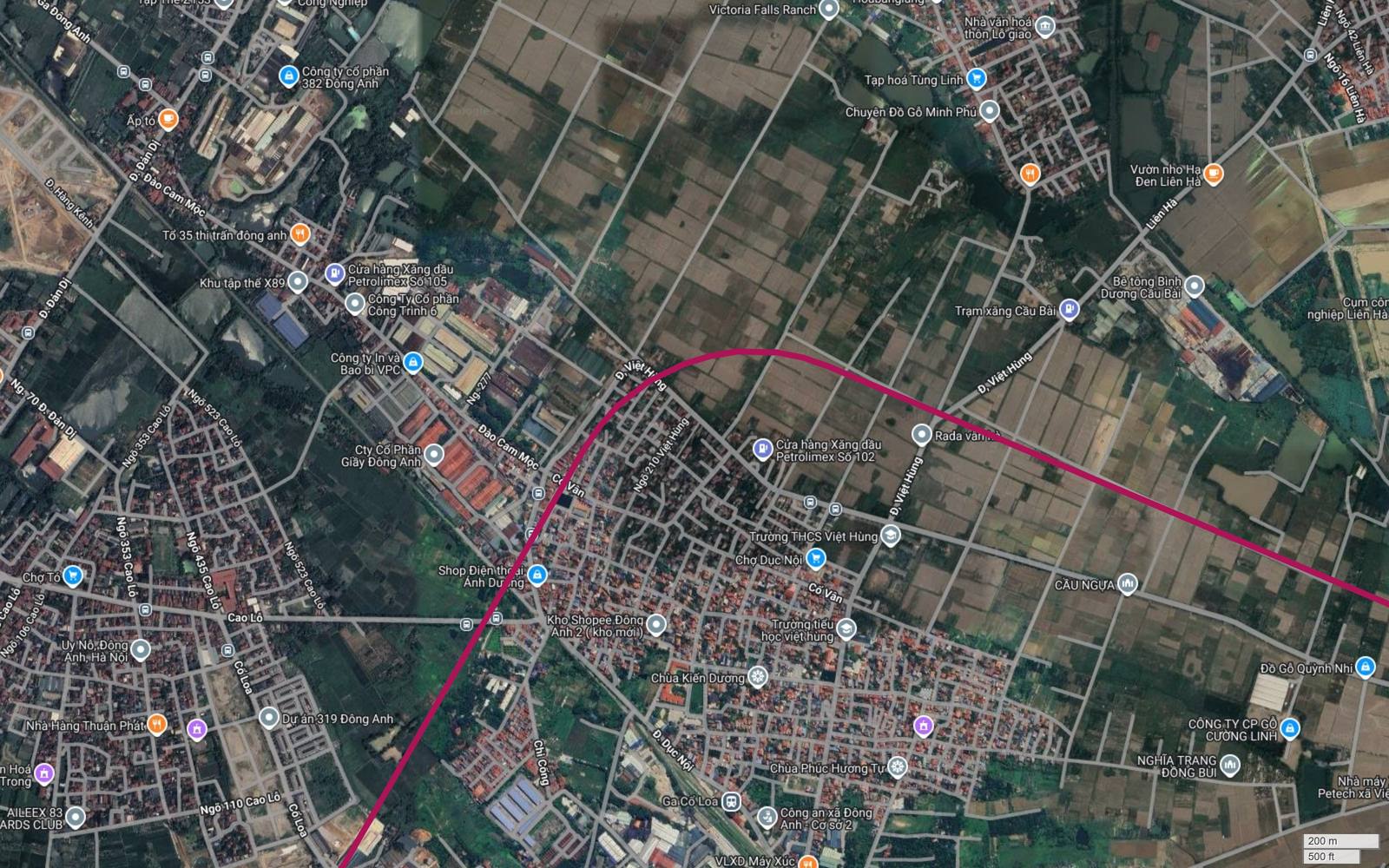

Con số 805 m ổn định một cách thuyết phục. Tôi lặp phép đo trên năm khung liên tiếp có chứa nhãn ga: khung 22 cho 805 m, khung 23 cho 805 m, khung 24 cho 805 m, khung 25 cho 805 m, khung 26 cho 806 m. Chỉ từ khung 27 trở đi, khi điểm tiếp cận gần nhất đã ra ngoài khung, con số mới nhảy lên 1,16 km. Sự trùng khớp qua năm khung độc lập cho thấy đây không phải sai số ngẫu nhiên.
Chênh lệch so với ước lượng cũ là khoảng hai lần, và điều đó làm thay đổi kết luận theo cách rất cụ thể:
- Ở mức 400 m, hai nhà ga nằm trong cùng một quảng trường giao thông. Hành khách xuống tàu, đi bộ năm phút, lên tàu tuyến kia. Đây là trung chuyển đúng nghĩa và nó tự vận hành mà không cần đầu tư thêm.
- Ở mức 805 m, quãng đi bộ mất khoảng mười tới mười hai phút với người khoẻ mạnh, đi qua khu vực có xe tải ra vào kho bãi. Đây không còn là trung chuyển tự nhiên. Muốn nó hoạt động, phải đầu tư thêm: hành lang đi bộ có mái, cầu vượt bộ hành, hoặc xe buýt con thoi.
Nói cách khác, cùng một hạ tầng nhưng hai con số dẫn tới hai bản dự toán khác nhau. Người viết quy hoạch dùng con số 400 m sẽ không lập hạng mục nào cho việc kết nối; người dùng con số 805 m buộc phải lập. Đó là lý do tôi kiên quyết đo lại thay vì chép.
Điểm cắt hành lang ray hiện hữu ở Uy Nỗ

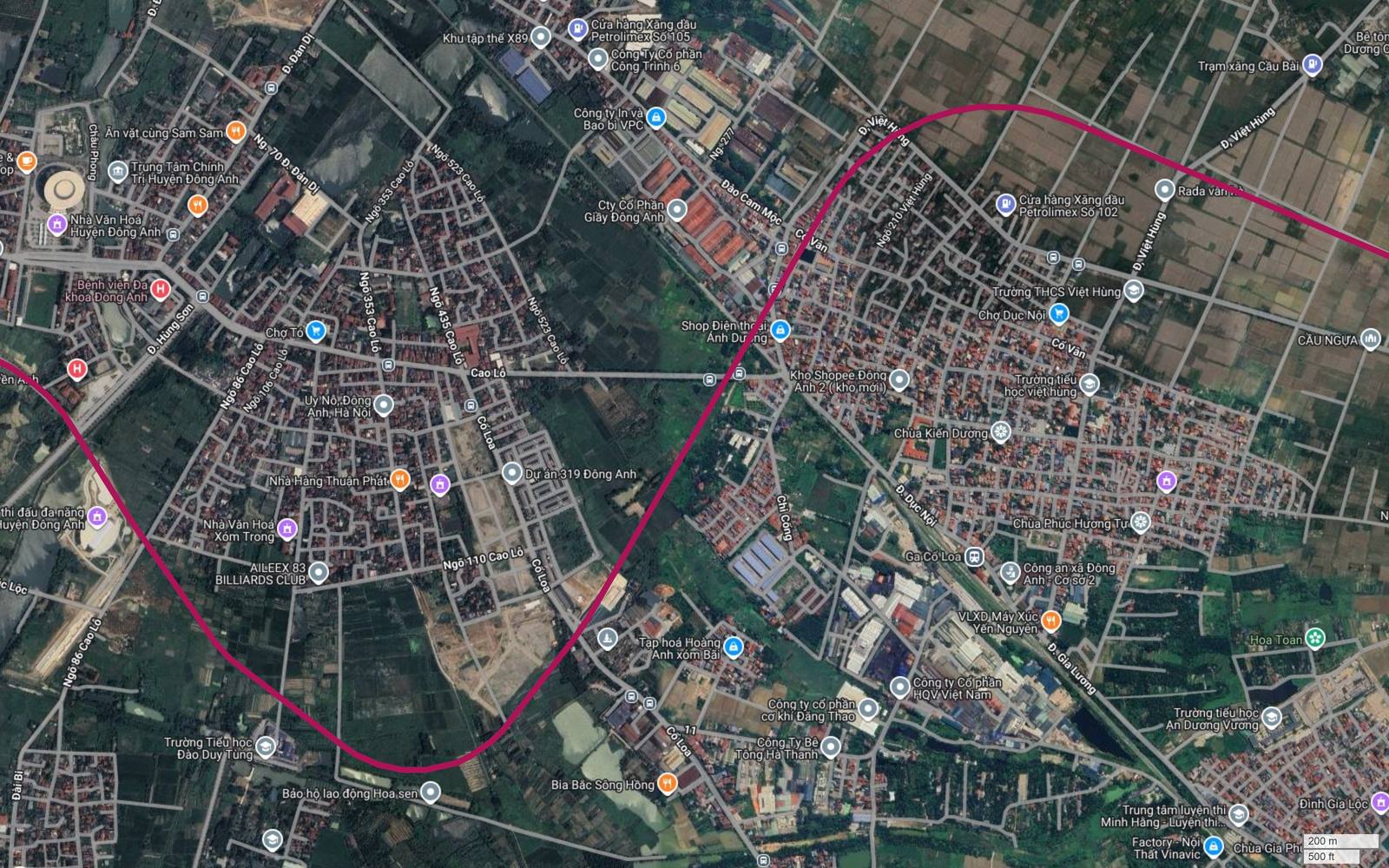

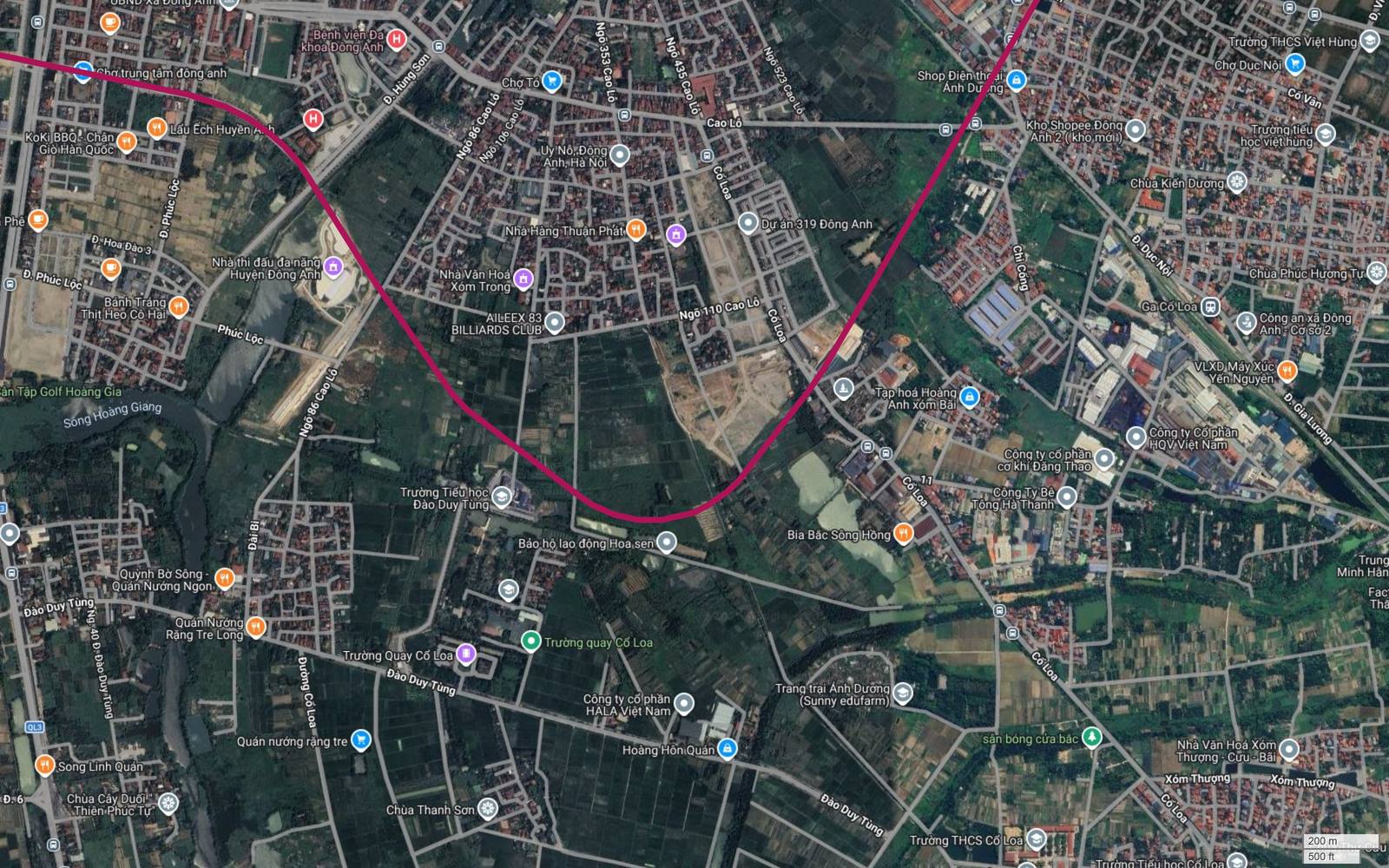

Đây là điểm chạm mà tôi cho là bị đánh giá thấp nhất trên toàn tuyến. Ở khung 23, sau khi rời trục Cao Lỗ, vạch đỏ tía đổ xuống nam và cắt ngang một hành lang đường sắt hiện hữu. Trên ảnh hành lang này hiện rõ với ký hiệu ray đặc trưng, chạy theo hướng đông bắc – tây nam, đi sát Đ. Hùng Sơn và men theo rìa nam Bệnh viện Đa khoa Đông Anh.
Điểm cắt này khác về bản chất với hai nhà ga vừa nói. Với Ga Kim Nỗ và Ga Cổ Loa, tuyến chỉ đi ngang, khoảng cách là thứ phải chấp nhận. Còn ở đây, hai hành lang giao nhau tại một điểm, tức là nếu có ý định làm điểm trung chuyển thì đây là chỗ tự nhiên nhất: chỉ cần bố trí ga M18 ngay tại điểm cắt và bổ sung một điểm dừng cho đường sắt hiện hữu, khoảng cách đi bộ giữa hai sân ga có thể rút xuống dưới hai trăm mét.
Tôi đo khoảng cách từ điểm cắt này tới nhãn Ga Cổ Loa: khoảng 2,4 km theo đường chim bay. Nghĩa là điểm cắt và nhà ga hiện hữu ở khá xa nhau, và bài toán trung chuyển ở Đông Anh có hai lời giải cạnh tranh nhau chứ không phải một. Lời giải thứ nhất là bám nhà ga có sẵn, đổi lại phải chấp nhận 805 m đi bộ. Lời giải thứ hai là bám điểm cắt, đổi lại phải đầu tư thêm một điểm dừng mới trên tuyến ray hiện hữu.

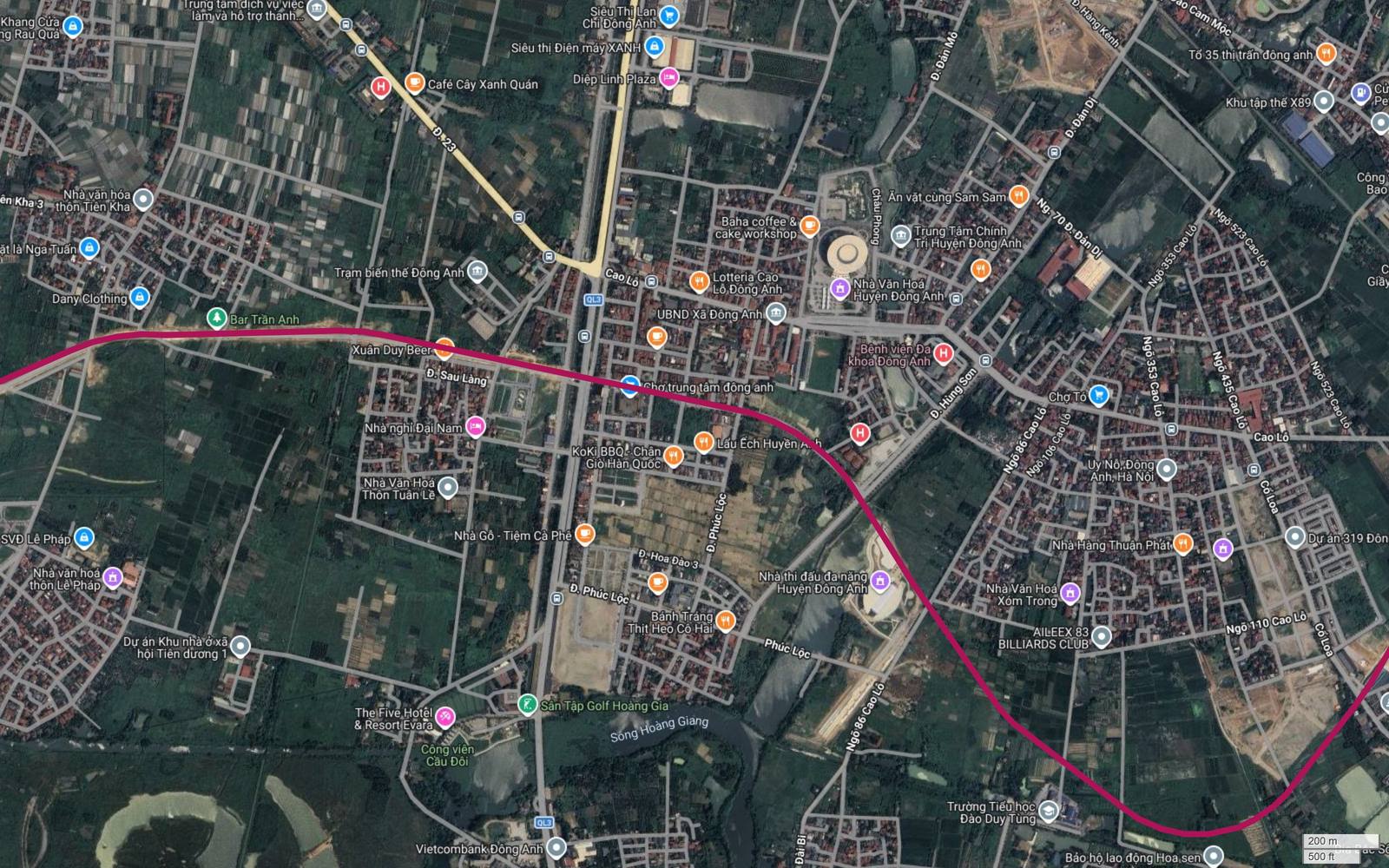

Vòng cung Uy Nỗ dài khoảng 4,5 km và dài hơn phương án đi thẳng chừng 1,5 km, tức hơn 5% chiều dài toàn tuyến. Nhìn từ góc mạng lưới, 1,5 km đó mua được hai thứ: nó đưa tuyến vào lõi thương mại Đông Anh, và nó đưa tuyến tới gần hành lang đường sắt hơn bất kỳ đoạn nào khác. Nếu bỏ vòng cung, tuyến sẽ đi thẳng qua vùng ruộng phía bắc và mất luôn cả hai giá trị đó. Đây là lập luận mạnh nhất bênh vực cho một quyết định hình học nhìn qua thì rất tốn kém.
Hai lần bám cao tốc CT.07 và ý nghĩa trung chuyển đường bộ

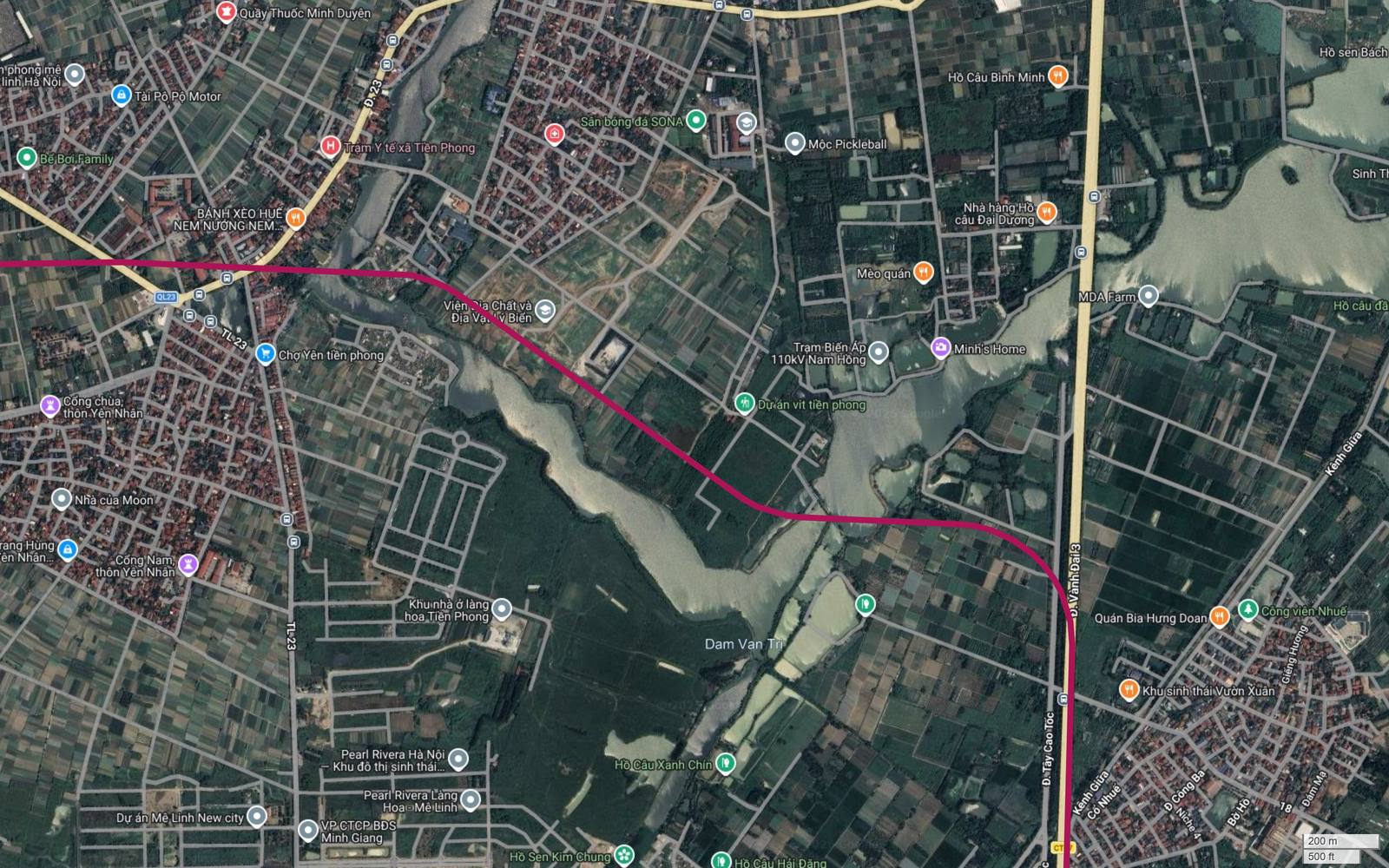

Lần chạm thứ nhất diễn ra ở Kim Chung. Vạch tim tuyến đang đi hướng đông nam thì bẻ gần vuông góc xuống nam và bám sát dải đường mang cả hai nhãn Đ. Vành Đai 3 và Đ. Tây Cao Tốc, ký hiệu CT.07. Thế đi song hành này kéo dài suốt các khung 10 tới 13.

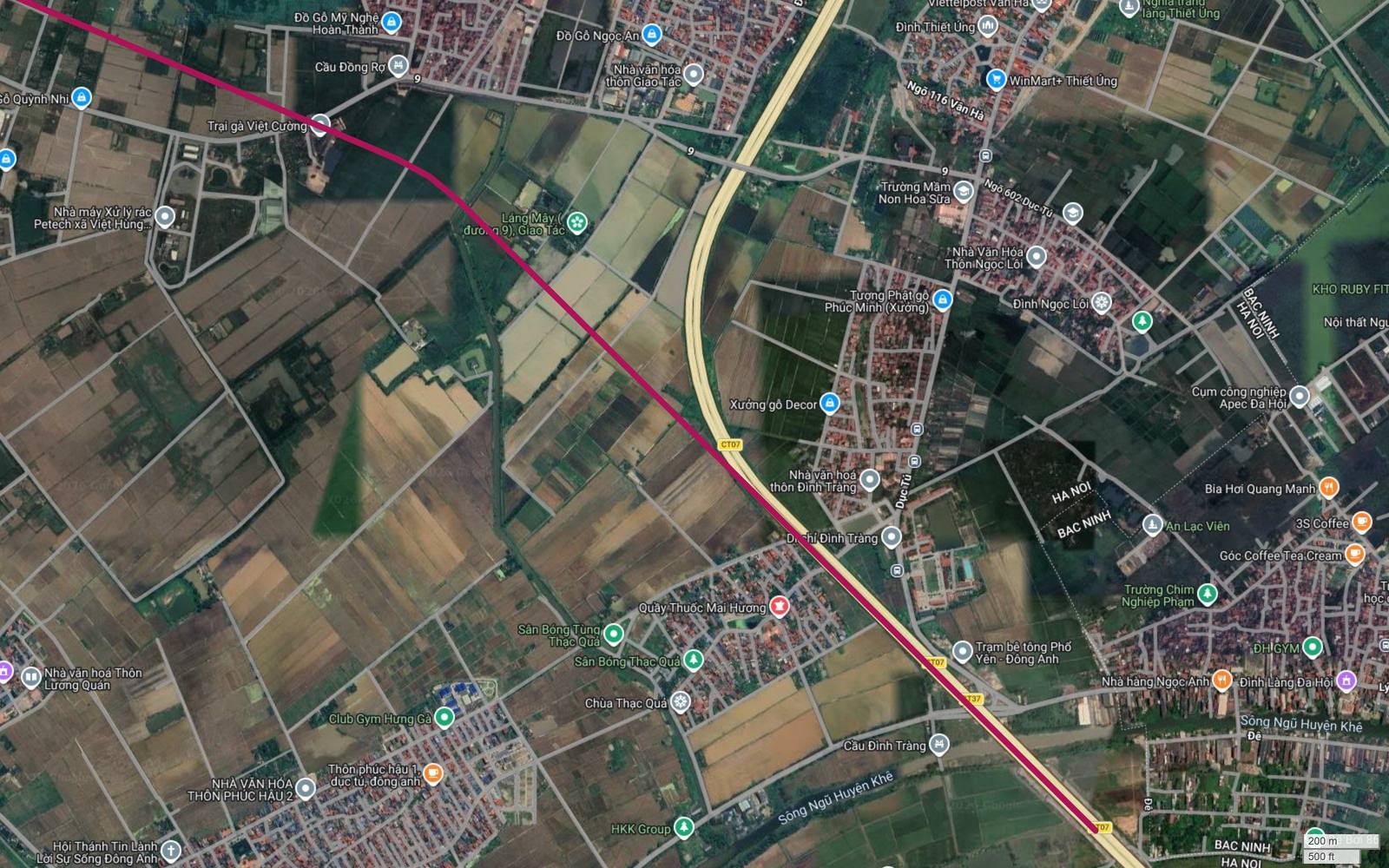

Lần chạm thứ hai ở cuối tuyến, tại Dục Tú. Ở đây thế bám còn chặt hơn: đo trên ảnh, tim tuyến và tim dải cao tốc chỉ cách nhau vài chục mét, gần như trùng khít, và cả hai cùng vượt Sông Ngũ Huyện Khê ở đoạn cuối.
Giá trị mạng lưới của việc bám cao tốc là thứ dễ bị hiểu sai. Cao tốc là đường kiểm soát ra vào, hành khách không thể bước từ ke ga xuống làn cao tốc. Lợi ích thật nằm ở chỗ khác:
- Lợi ích kỹ thuật: dải đất dọc cao tốc đã có chỉ giới, đã giải phóng mặt bằng, ít nhà dân. Cầu cạn đặt trên dải này rẻ hơn và nhanh hơn nhiều so với đi xuyên phố.
- Lợi ích trung chuyển gián tiếp: tại các nút giao của CT.07, nơi có nhánh lên xuống, một nhà ga metro đặt cạnh nút sẽ trở thành điểm đổi phương thức cho xe khách liên tỉnh và xe cá nhân từ vùng ngoại vi. Đây là mô hình “đỗ xe và đi tàu” quen thuộc ở các đô thị lớn.
- Rủi ro đi kèm: đất hai bên cao tốc bị chia cắt. Một nhà ga đặt sai bên có thể phục vụ tốt nửa dân số và bỏ rơi nửa còn lại.
Trục Quốc lộ 5 – đường Hoàng Sa: đầu mối hàng hoá của đoạn giữa

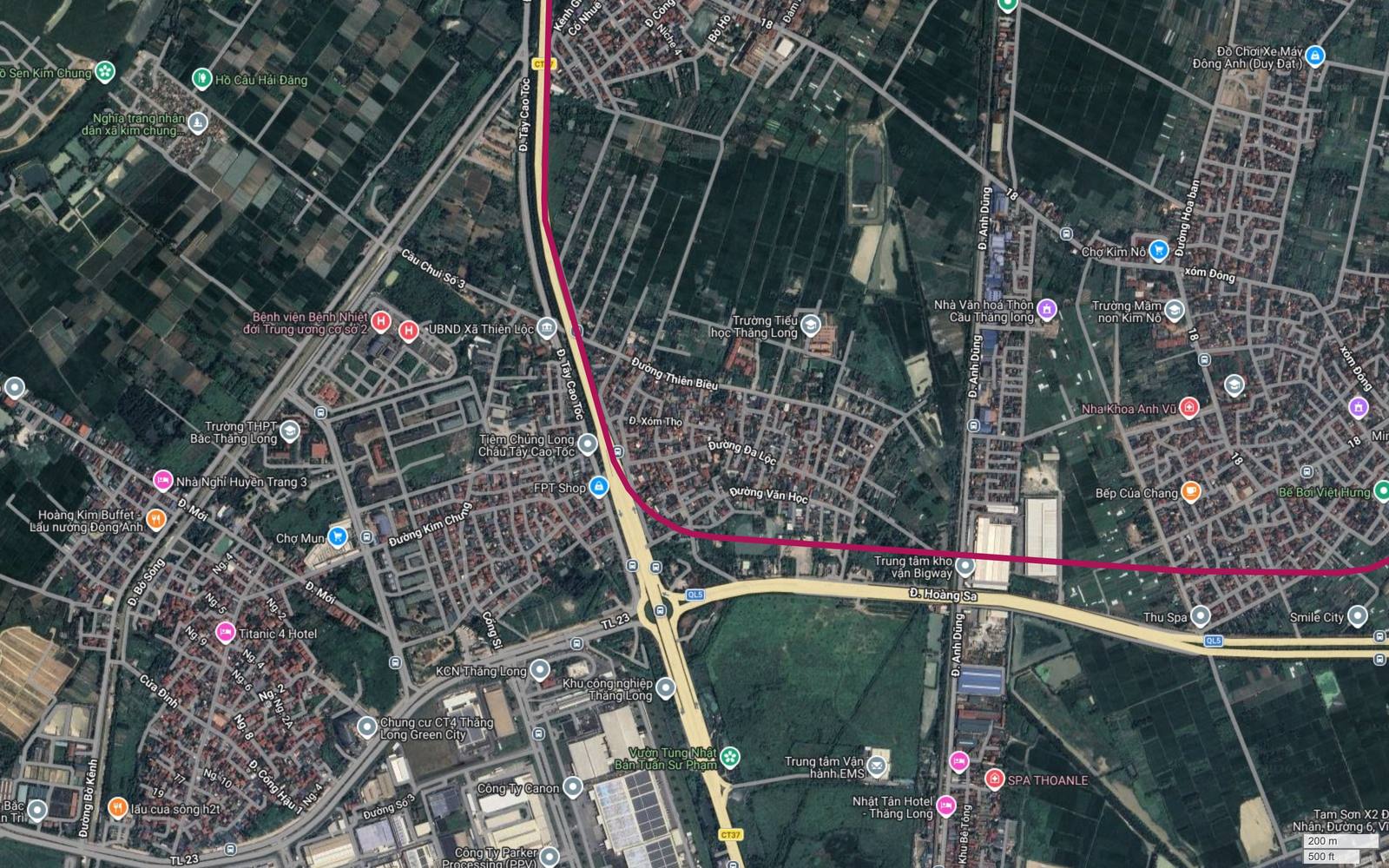

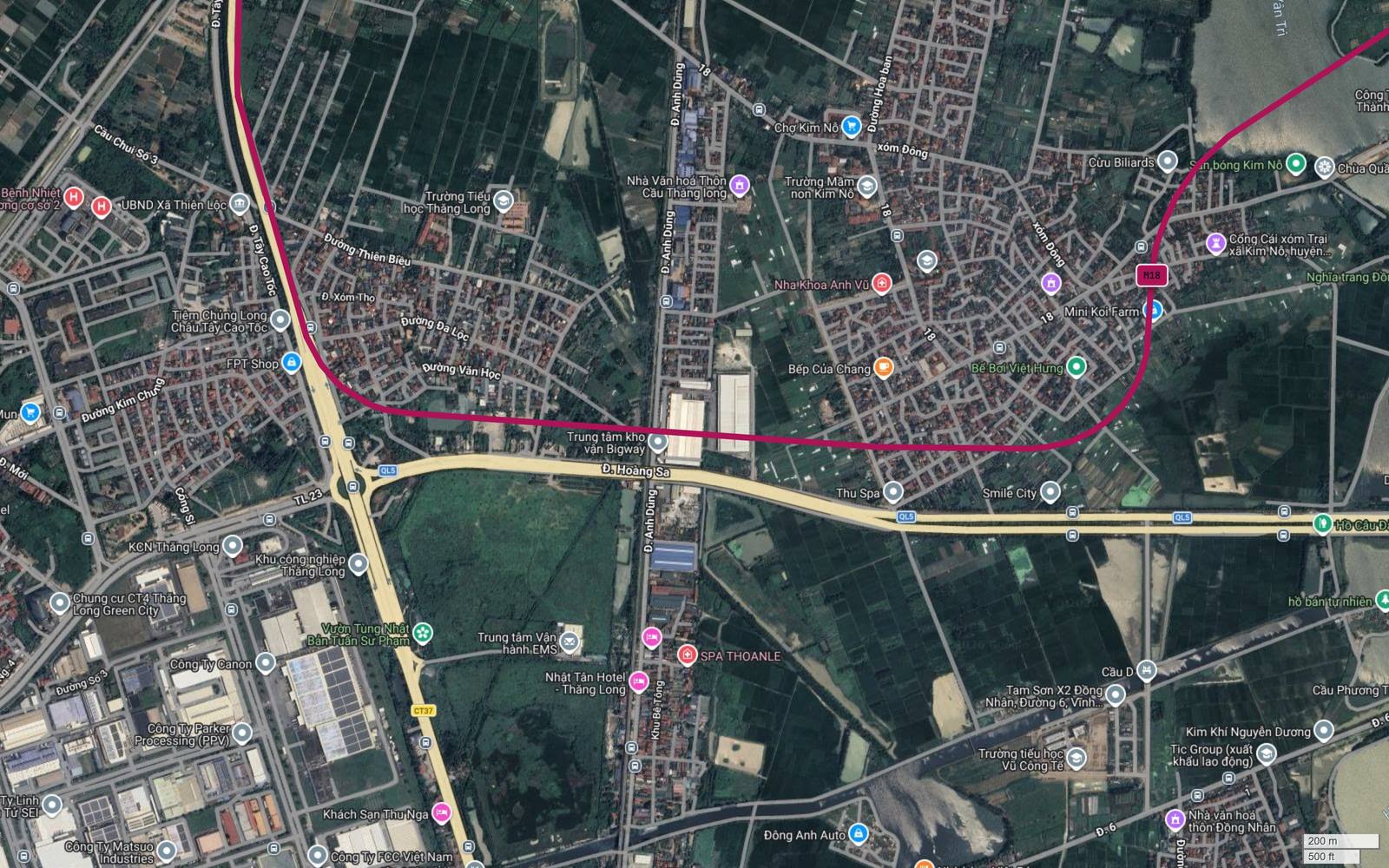

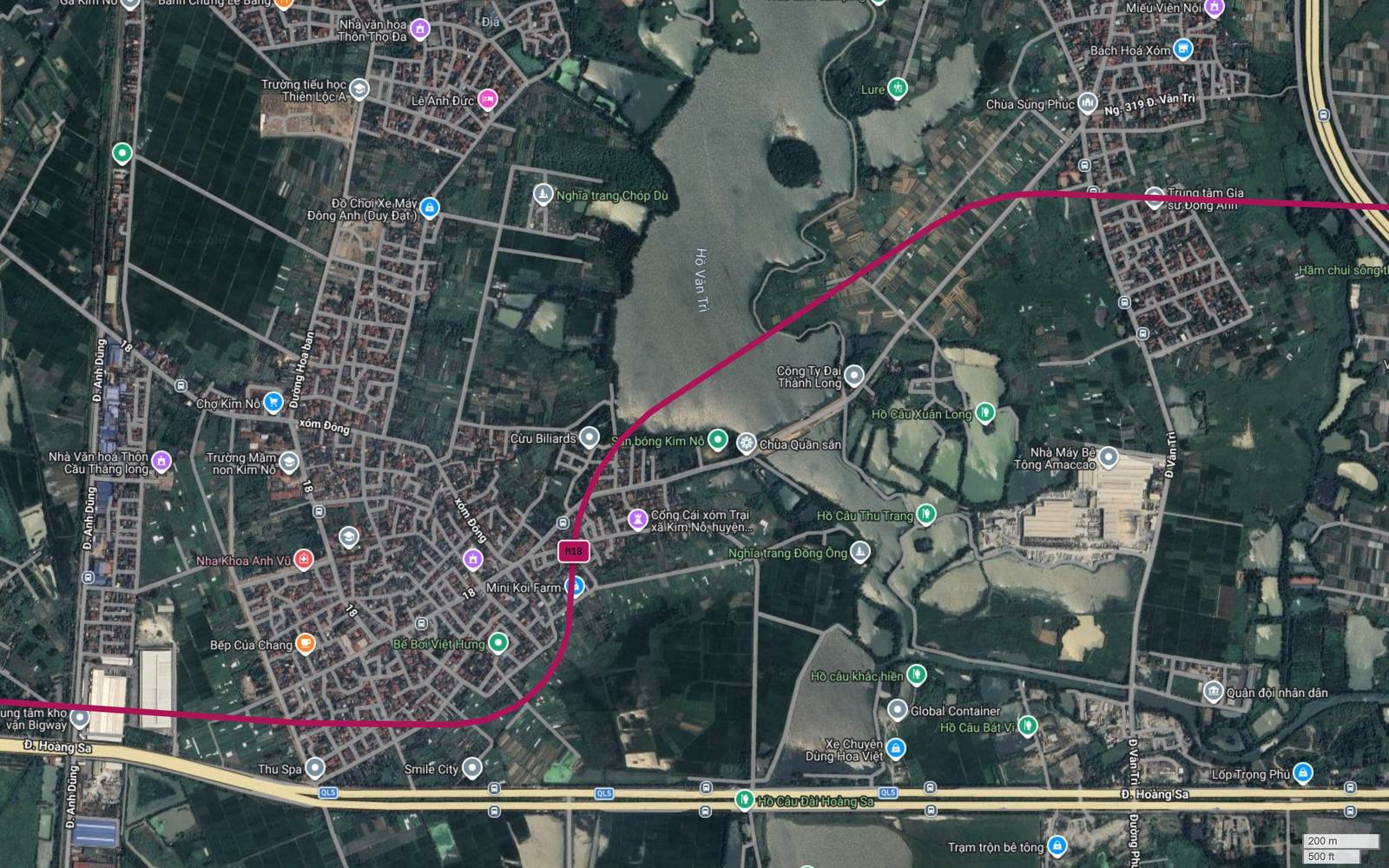

Ở khung 13, tuyến rời dải CT.07 và bẻ sang đông, nhập thế song hành với trục mang nhãn QL5 và Đ. Hoàng Sa. Đây là trục hàng hoá quan trọng nhất mà tuyến đi cùng, phục vụ trực tiếp Khu công nghiệp Thăng Long, Công Ty Canon, Công Ty Parker Processing (PPV), Trung tâm Vận hành EMS và Trung tâm kho vận Bigway.
Trên đoạn này, các biểu tượng điểm dừng xe buýt xuất hiện dày dọc trục Hoàng Sa. Đó là chỉ dấu cho thấy mạng xe buýt hiện hữu đã phục vụ hành lang này, và một tuyến đường sắt đô thị đặt song song sẽ tiếp quản phần lớn lưu lượng đó. Với người làm quy hoạch mạng lưới, đây là tin tốt về nhu cầu và là tin cần cân nhắc về việc tổ chức lại các tuyến buýt sau khi metro vận hành, tránh chạy song song lãng phí.
Nút Quốc lộ 23 và nút Quốc lộ 3 – Cao Lỗ: hai cửa ngõ xe buýt

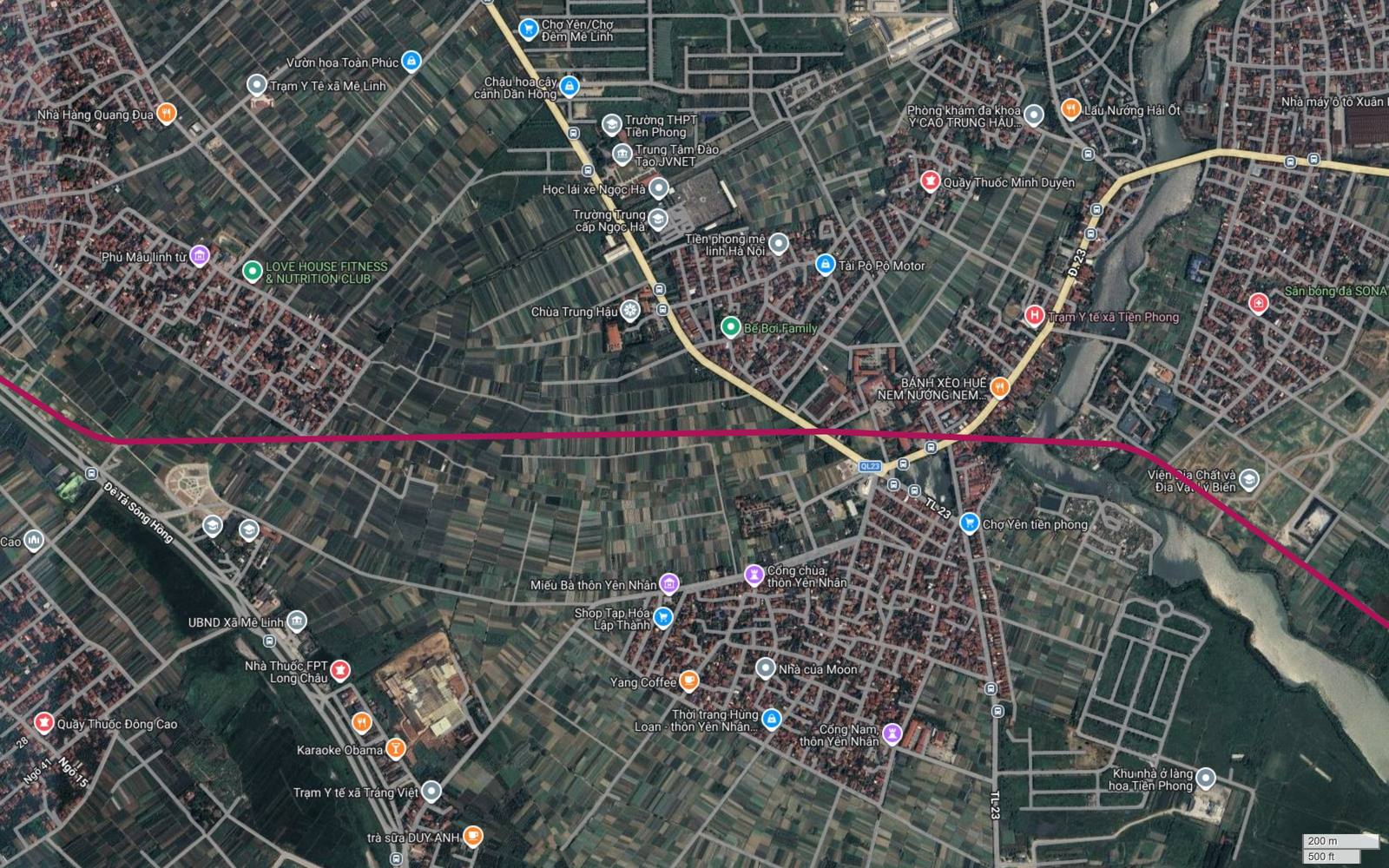

Ở khung 08, tuyến cắt qua cặp trục QL23 và TL-23. Đây là hành lang xe khách và xe buýt nối Mê Linh với trung tâm Hà Nội và với vùng Vĩnh Phúc. Không có nhãn bến xe khách nào trên ảnh, nhưng mật độ biểu tượng điểm dừng dọc quốc lộ cho thấy đây là trục vận tải hành khách công cộng thực sự chứ không phải trục hàng hoá thuần tuý.

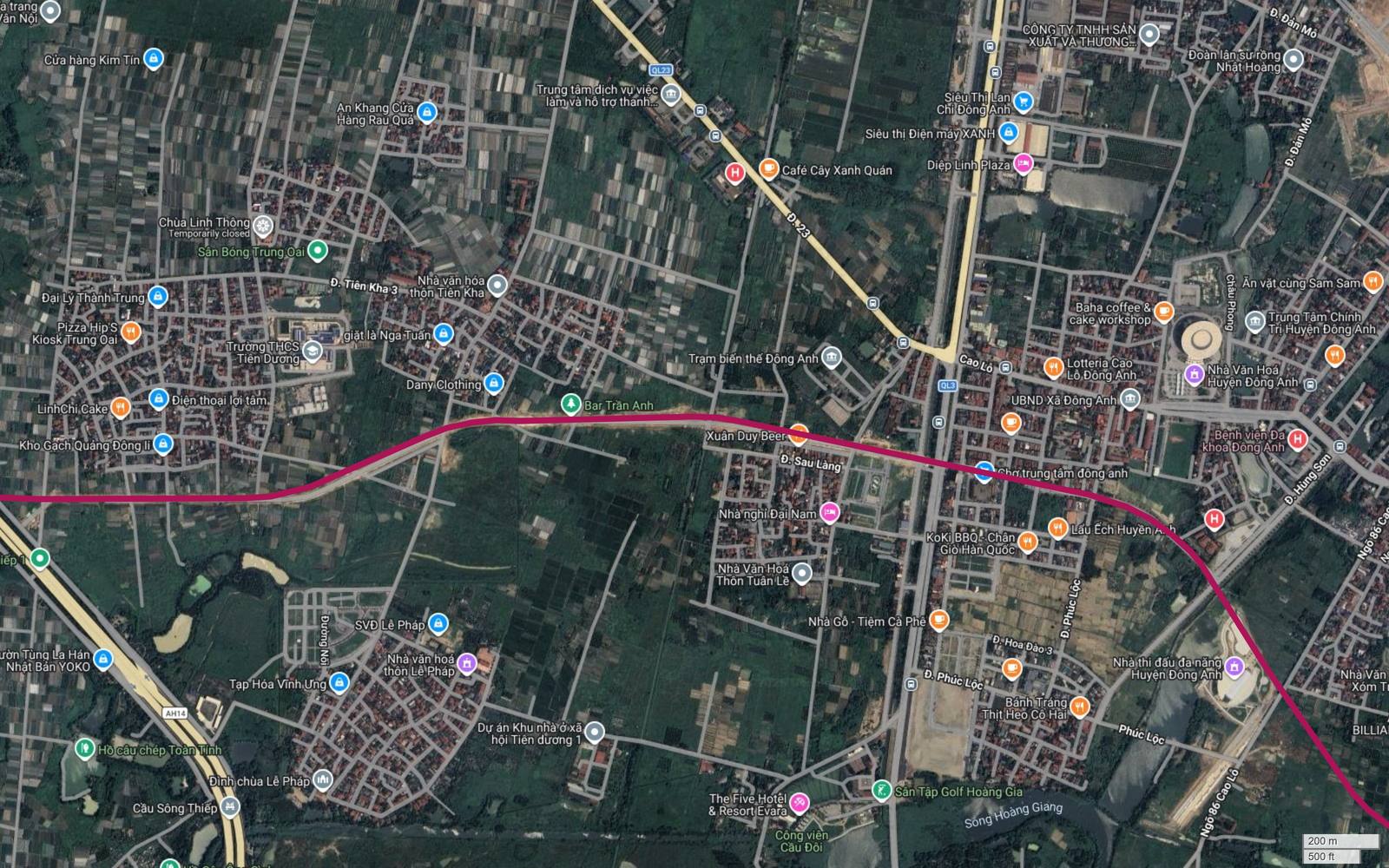

Nút Quốc lộ 3 – Cao Lỗ ở lõi Đông Anh là điểm chạm đường bộ có giá trị hành khách cao nhất tuyến. Quanh nút này là UBND Xã Đông Anh, Trung Tâm Chính Trị Huyện Đông Anh, Nhà Văn Hoá Huyện Đông Anh, Bệnh viện Đa khoa Đông Anh, Chợ trung tâm đông anh, Chợ Tó, Siêu Thị Lan Chi Đông Anh, Siêu thị Điện máy XANH, Diệp Linh Plaza. Nếu tuyến chỉ có ngân sách cho một nhà ga có quảng trường chuyển tiếp đầy đủ, theo phân tích của tôi, nó nên nằm ở đây.

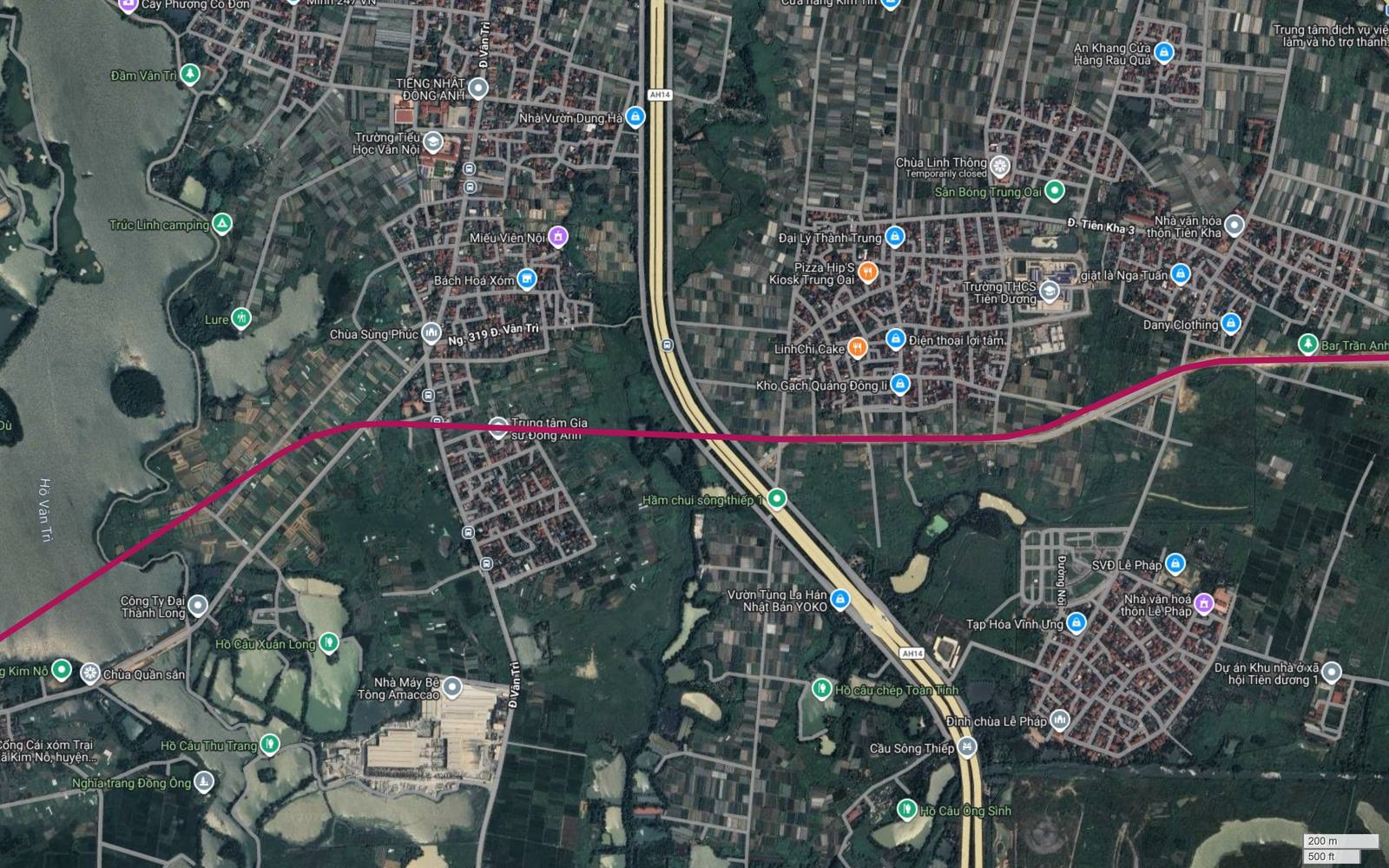

Trục AH14 cắt ngang tuyến ở Tiên Dương. Trên ảnh có Hầm chui sông thiếp 1 và Hầm chui sông thiếp 2, cho thấy trục này đã được xử lý giao cắt khác mức với mạng đường địa phương. Đây cũng là hành lang đường bộ hướng bắc của vùng, nhưng vì là cao tốc nên giá trị trung chuyển hành khách trực tiếp thấp, tương tự trường hợp CT.07.
Những gì hồ sơ và bộ ảnh không có
Phần này quan trọng ngang phần trên, vì một bài viết về kết nối mạng lưới rất dễ trở thành nơi người viết tưởng tượng ra các điểm nối không tồn tại.
Không có vạch tuyến thứ hai trên ảnh, nhưng đó là do cách chụp. Trong 30 khung ảnh chỉ có một vạch màu duy nhất và một nhãn duy nhất là M18, xuất hiện ở khung 14 tới 16. Nguyên nhân đã nêu ở phần đầu bài: bộ ảnh được chụp với chỉ lớp M18 bật, mười sáu lớp còn lại tắt. Sáu điểm cắt tim tuyến là có thật và được tính từ dữ liệu hình học, chúng chỉ không hiện lên trong khung hình.
Không có ga chuyển tuyến. Đây là điều cần lặp lại vì nó dễ bị bỏ qua nhất. Sáu điểm cắt cho biết hai hành lang gặp nhau, không cho biết ở đó có ga. Hồ sơ không có nhà ga cho bất kỳ tuyến nào, nên toàn bộ mạng lưới trong tài liệu này là mạng lưới của các đường tim, chưa phải mạng lưới của các điểm dừng.
Không có bến xe khách. Không khung nào mang nhãn bến xe. Các biểu tượng giao thông công cộng nhìn thấy trên ảnh là điểm dừng xe buýt, tập trung dọc Quốc lộ 23, đường Hoàng Sa và đường Cao Lỗ.
Không có sân bay trong khung ảnh. Bộ 30 khung phủ kín hành lang tuyến và không khung nào chứa Sân bay Nội Bài. Vì không có thanh tỷ lệ nào để đo, tôi không đưa ra bất kỳ con số khoảng cách nào tới sân bay. Đây là điểm mà rất nhiều bài viết bất động sản hay tùy tiện, và tùy tiện ở chỗ này thì con số sai có thể lên tới vài cây số.
Không có depot. Hồ sơ không có vị trí depot. Với một tuyến 28,9 km, depot là hạng mục chiếm diện tích lớn và thường quyết định vị trí đầu mút. Việc thiếu thông tin này là một khoảng trống thật, không phải chuyện nhỏ.
Ba kịch bản trung chuyển và chi phí ẩn của từng kịch bản
Kịch bản A – bám nhà ga hiện hữu ở Cổ Loa. Đặt một ga M18 tại điểm gần Ga Cổ Loa nhất, chấp nhận 805 m nối. Chi phí ẩn: hành lang đi bộ có mái dài hơn tám trăm mét đi qua khu vực có xe tải kho bãi, hoặc một tuyến buýt con thoi phải duy trì vĩnh viễn. Ưu điểm: tận dụng nhà ga đã có, không phải đầu tư điểm dừng ray mới.
Kịch bản B – bám điểm cắt ở Uy Nỗ. Đặt ga M18 ngay tại chỗ hai hành lang giao nhau, phía nam Bệnh viện Đa khoa Đông Anh, và bổ sung một điểm dừng cho tuyến ray hiện hữu. Chi phí ẩn: phải thoả thuận với đơn vị quản lý đường sắt quốc gia, phải đầu tư ke ga mới, và điểm dừng mới cách Ga Cổ Loa khoảng 2,4 km nên hai điểm sẽ cạnh tranh lưu lượng với nhau. Ưu điểm: khoảng cách đi bộ giữa hai sân ga có thể xuống dưới hai trăm mét, và vị trí này rất gần bệnh viện, tức là gần một nguồn phát sinh chuyến đi lớn. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.
Kịch bản C – không làm trung chuyển ray, chỉ làm trung chuyển buýt. Chấp nhận rằng M18 và đường sắt quốc gia phục vụ hai thị trường khác nhau, tập trung ngân sách vào các quảng trường chuyển tiếp xe buýt tại nút Cao Lỗ, nút Hoàng Sa và nút Quốc lộ 23. Chi phí ẩn: bỏ lỡ cơ hội nối vùng, và về lâu dài phải làm lại khi nhu cầu tăng. Ưu điểm: rẻ nhất, triển khai nhanh nhất, phù hợp với giai đoạn đầu khai thác.
Theo đánh giá nghề nghiệp của tôi, kịch bản B có giá trị mạng lưới cao nhất và cũng là kịch bản duy nhất tận dụng được lý do tồn tại của vòng cung Uy Nỗ. Nếu vòng cung đó được giữ mà không có điểm trung chuyển ray đi kèm, 1,5 km chiều dài tăng thêm sẽ khó biện minh.
Bảng tổng hợp các điểm chạm mạng lưới
| Điểm chạm | Loại | Khung ảnh | Khoảng cách đo được | Giá trị trung chuyển |
|---|---|---|---|---|
| Điểm cắt hành lang ray Uy Nỗ | Giao cắt đường sắt quốc gia | 21–23 | Cắt trực tiếp | Cao nhất tuyến nếu được đầu tư |
| Ga Cổ Loa | Nhà ga đường sắt quốc gia hiện hữu | 22–26 | ~805 m | Trung bình, cần hạng mục nối |
| Ga Kim Nỗ | Nhà ga đường sắt quốc gia hiện hữu | 11–12 | ~1,23 km | Thấp, chỉ nối được bằng xe gom |
| Nút Quốc lộ 3 – Cao Lỗ | Quốc lộ, trục chính đô thị | 20–21 | Cắt trực tiếp | Cao, hành khách đông nhất |
| Nút Quốc lộ 5 – đường Hoàng Sa | Quốc lộ, trục hàng hoá | 13–15 | Song hành rồi cắt | Cao với lao động khu công nghiệp |
| Nút Quốc lộ 23 – TL-23 | Quốc lộ và tỉnh lộ | 08 | Cắt trực tiếp | Trung bình, gom xe buýt Mê Linh |
| Cao tốc CT.07 lần một, Kim Chung | Cao tốc, Vành Đai 3 | 10–13 | Bám song hành | Gián tiếp, mô hình đỗ xe và đi tàu |
| Cao tốc CT.07 lần hai, Dục Tú | Cao tốc | 28–30 | Gần như trùng tim | Gián tiếp, gắn với hướng Bắc Ninh |
| Trục cao tốc AH14, Tiên Dương | Cao tốc | 18 | Cắt ngang | Thấp về hành khách trực tiếp |
| Điểm cắt tim tuyến M9 lần hai | Tuyến metro quy hoạch | 23–24 | Cắt tại km 22,7 | Cao, trùng cụm Uy Nỗ – Cổ Loa |
| Điểm cắt tim tuyến M15 | Tuyến metro quy hoạch | 11–12 | Cắt tại km 10,8 | Cao, nằm trong cụm giao cắt dày |
| Điểm cắt tim tuyến M6 | Tuyến metro quy hoạch | 13–14 | Cắt tại km 12,9 | Cao, cạnh nút Hoàng Sa |
| Điểm cắt tim tuyến M14 | Tuyến metro quy hoạch | 07–08 | Cắt tại km 6,7 | Trung bình, vùng Tiền Phong |
| Điểm cắt tim tuyến M1 | Tuyến metro quy hoạch | 29 | Cắt tại km 27,8 | Trung bình, sát điểm cuối |
| Điểm cắt tim tuyến M9 lần một | Tuyến metro quy hoạch | 01 | Cắt tại km 0,3 | Trung bình, sát điểm đầu |
| Sân bay Nội Bài | Đầu mối hàng không | Không xuất hiện | Không đo được | Không đánh giá |
Bảng gộp cả hai nhóm để tiện tra cứu, nhưng chúng khác nhau về mức độ chắc chắn. Sáu dòng “tuyến metro quy hoạch” là các đường đang nằm trên giấy và chưa có nhà ga. Các dòng còn lại là hạ tầng đang tồn tại và đo được trực tiếp trên ảnh vệ tinh.

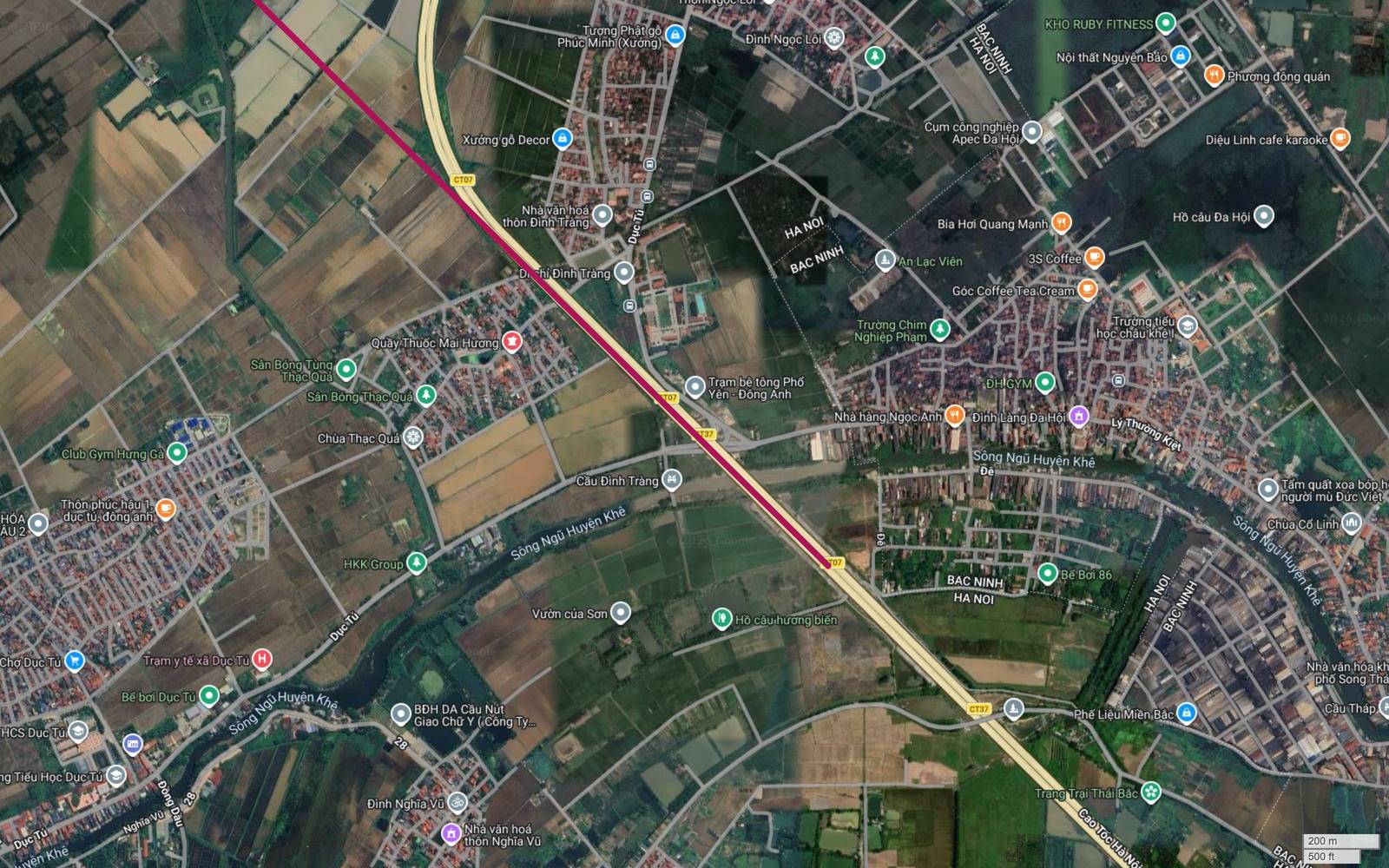

Khung cuối cùng đáng được đọc như một câu hỏi mở về mạng lưới. Tuyến dừng đúng vạch ranh giới HA NOI – BAC NINH, ngay cạnh dải CT07 và Sông Ngũ Huyện Khê. Phía bên kia là Cụm công nghiệp Apec Đa Hội, Đình Làng Đa Hội, các tuyến phố mang tên Lý Thường Kiệt. Về mặt kỹ thuật, kéo dài tuyến sang phía đông là việc không khó vì đã có sẵn hành lang cao tốc để bám. Về mặt thể chế, đó là một quyết định liên tỉnh, và loại quyết định đó thường mất nhiều thời gian hơn phần xây dựng.
Câu hỏi thường gặp
Tuyến metro số 18 cắt qua những tuyến metro nào của Hà Nội?
Tính giao cắt hình học giữa các polyline tim tuyến trong hồ sơ, M18 cắt tim tuyến của năm tuyến khác tại sáu điểm: M9 ở khoảng km 0,3 và km 22,7, M14 ở km 6,7, M15 ở km 10,8, M6 ở km 12,9 và M1 ở km 27,8. Đây là giao cắt của hai đường vẽ trên bản đồ quy hoạch, không phải ga chuyển tàu đã quy hoạch.
Vì sao không nhìn thấy tuyến metro nào khác trong ảnh vệ tinh?
Vì bộ 30 khung ảnh được chụp ở chế độ chỉ bật lớp M18 và tắt toàn bộ mười sáu tuyến còn lại. Việc các tuyến khác vắng mặt trên ảnh là do cách hiển thị khi chụp, không có nghĩa hành lang M18 không giao với tuyến nào.
Ga Kim Nỗ cách tim tuyến metro số 18 bao xa?
Đo lại bằng thanh tỷ lệ trên ảnh gốc, khoảng cách vuông góc ngắn nhất từ nhãn Ga Kim Nỗ tới tim tuyến là khoảng 1,23 km, đạt được ở khoảng khung 11 và 12. Ga Kim Nỗ là nhà ga đường sắt quốc gia hiện hữu, không thuộc M18.
Ga Cổ Loa cách tim tuyến metro số 18 bao xa?
Số đo là khoảng 805 m, ổn định qua các khung 22 tới 26. Con số này lớn gấp khoảng hai lần so với ước lượng ba tới năm trăm mét từng được nêu khi chỉ nhìn bằng mắt, và nó thay đổi kết luận về khả năng trung chuyển. Ga Cổ Loa là nhà ga đường sắt quốc gia hiện hữu, không thuộc M18.
Tuyến có cắt qua đường sắt quốc gia không?
Có. Ở khu vực Uy Nỗ, phía nam Bệnh viện Đa khoa Đông Anh, vạch tim tuyến cắt qua một hành lang đường sắt quốc gia hiện hữu. Điểm cắt này cách nhãn Ga Cổ Loa khoảng 2,4 km theo đường chim bay.
Tuyến metro số 18 có đi tới sân bay Nội Bài không?
Không khung ảnh nào trong bộ 30 khung chứa sân bay Nội Bài, và hồ sơ hướng tuyến cũng không kéo tới đó. Vì không đo được trên ảnh, bài này không đưa ra bất kỳ con số khoảng cách nào tới sân bay.
Tuyến chạm cao tốc CT.07 ở những đâu?
Hai lần. Lần thứ nhất ở Kim Chung, nơi tuyến bẻ vuông góc rồi bám dải CT.07 mang cả nhãn Vành Đai 3 và Tây Cao Tốc xuống nam. Lần thứ hai ở Dục Tú cuối tuyến, nơi vạch tuyến gần như trùng với dải CT07 trước khi vượt sông Ngũ Huyện Khê.
Có bến xe khách nào nằm trên hành lang tuyến không?
Không khung ảnh nào có nhãn bến xe khách. Các nhãn giao thông công cộng xuất hiện trên ảnh là biểu tượng điểm dừng xe buýt dọc Quốc lộ 23, Quốc lộ 5 đường Hoàng Sa và Quốc lộ 3 đường Cao Lỗ.
Giá trị trung chuyển lớn nhất của tuyến nằm ở đâu?
Theo số đo, khu vực Uy Nỗ – Cổ Loa có giá trị trung chuyển lớn nhất vì tại đây tuyến cắt qua một hành lang ray hiện hữu, chạy cách Ga Cổ Loa khoảng 805 m và cũng là nơi tim tuyến M18 cắt tim tuyến M9 ở khoảng km 22,7.
Sáu điểm cắt tim tuyến có phải là sáu ga chuyển tàu không?
Không. Hồ sơ gốc không có nhà ga cho bất kỳ tuyến nào trong mười bảy tuyến. Sáu điểm cắt chỉ cho biết hai hành lang giao nhau tại đó. Việc có bố trí ga chuyển tuyến hay không là phân tích của người viết, không phải dữ liệu đã công bố.
So với các tuyến khác, M18 có nhiều điểm cắt không?
Ít. Với sáu điểm cắt và năm tuyến liên quan, M18 thuộc nhóm thưa của mạng lưới, trong khi M8 có hai mươi chín điểm và M10 có hai mươi hai điểm. Đây là đặc trưng của một tuyến chạy vòng ngoài ở phía bắc sông Hồng.
Tổng kết
Xét theo mạng lưới, tuyến metro số 18 thuộc nhóm thưa. Nó cắt tim tuyến của năm tuyến khác tại sáu điểm, ít hơn nhiều so với M8 với 29 điểm hay M10 với 22 điểm, và nó không đi qua bến xe, không chạm sân bay. Giá trị nối mạng tập trung vào hai cụm: quãng km 10,8 tới km 12,9 nơi có hai điểm cắt gần nhau cùng cụm y tế, giáo dục và công nghiệp; và khu vực Uy Nỗ – Cổ Loa quanh km 22,7 nơi tuyến cắt cả tim tuyến M9 lẫn một hành lang đường sắt quốc gia đang khai thác.
Cần giữ ranh giới giữa hai loại thông tin trong bài. Sáu điểm cắt tim tuyến đến từ phép tính hình học trên bản đồ quy hoạch, cho biết hai đường gặp nhau chứ không cho biết ở đó có ga. Hai nhà ga Kim Nỗ và Cổ Loa là hạ tầng đường sắt quốc gia đang chạy tàu, đo được trên ảnh vệ tinh, và cũng không thuộc M18. Ai gộp hai loại này lại rồi tuyên bố tuyến có sáu ga chuyển tàu là đang nói điều mà dữ liệu không nói.
Hai con số đo lại được trong bài này đáng để nhớ. Ga Cổ Loa: 805 m, không phải ba tới năm trăm mét. Ga Kim Nỗ: 1,23 km, không phải tròn một cây số. Cả hai đều được đo bằng thanh tỷ lệ trên ảnh gốc, lặp lại trên nhiều khung liên tiếp cho tới khi kết quả ổn định. Con số thứ nhất lệch gấp đôi so với ước lượng bằng mắt, và chính nó quyết định rằng khu vực Cổ Loa cần một hạng mục kết nối riêng chứ không thể trông chờ hành khách tự đi bộ.
Đó là bài học chung cho mọi hồ sơ hướng tuyến ở giai đoạn tham khảo: khi chưa có ga, chưa có chỉ giới, chưa có thiết kế, thứ duy nhất bạn kiểm chứng được là khoảng cách. Hãy đo nó cho đúng.
